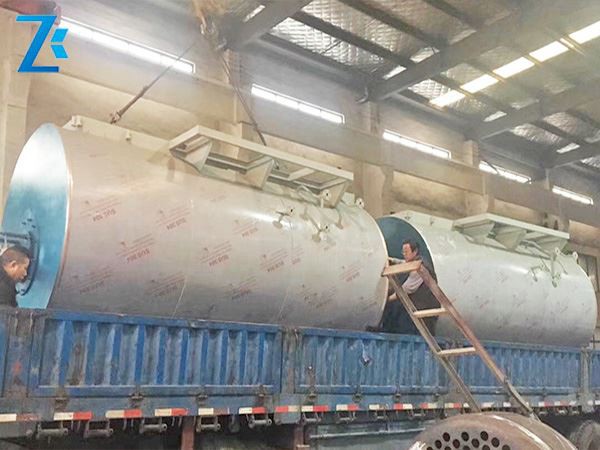

Boeler Ager Glo

Anfon ymchwiliad

Cyflwyniad Cynnyrch

Disgrifiad

Mae boeleri stêm glo yn ddyfeisiadau ynni thermol traddodiadol sydd wedi'u cynllunio'n benodol ar gyfer senarios diwydiannol â gofynion stêm uchel. Maent yn cynhyrchu stêm dirlawn trwy hylosgi glo yn effeithlon ac fe'u defnyddir yn helaeth mewn diwydiannau trwm megis cynhyrchu pŵer, meteleg, peirianneg gemegol, a deunyddiau adeiladu. Mae'r cynnyrch hwn yn cadw manteision economaidd pŵer tanio glo tra'n integreiddio technolegau diogelu'r amgylchedd modern a rheolaeth ddeallus yn ddwfn i gyflawni uwchraddiadau mewn effeithlonrwydd thermol uchel, allyriadau isel, ac addasrwydd cryf.

Egwyddor Gweithio

Mae gweithredu boeler stêm glo yn cynnwys tri cham cydamserol: hylosgi tanwydd, trosglwyddo gwres, ac anweddu hylif gweithio.

Hylosgi Tanwydd: Gan gymryd boeler grât cadwyn gyffredin fel enghraifft, mae glo yn disgyn o'r hopiwr glo ar grât sy'n cylchdroi'n araf ac yn mynd i mewn i'r ffwrnais. Mae'r glo yn llosgi ar y grât, ac mae'r aer angenrheidiol yn cael ei gyflenwi gan chwythwr trwy siambr aer annibynnol ar waelod y grât, gan dreiddio i'r haen danwydd a chynhyrchu nwy ffliw tymheredd uchel. Mae'r lludw llosg yn cael ei ollwng ar ddiwedd y grât.
Trosglwyddo Gwres: Mae'r nwy ffliw tymheredd uchel yn gyntaf yn cael ei gyfnewid gwres ymbelydrol dwys gyda'r tiwbiau wal wedi'u hoeri â dŵr yn y ffwrnais. Yn dilyn hynny, mae'r nwy ffliw yn cael ei dynnu i mewn i'r ffliw gan y gefnogwr drafft anwythol, gan sgwrio'r bwndel tiwb darfudiad yn ochrol, ac yna'n llifo trwy'r cyn-wresogydd, yr economizer, a'r cynhesydd aer, gan drosglwyddo gwres i'r hylif gweithio o fewn yr arwynebau gwresogi. Yn olaf, mae'r nwy ffliw wedi'i oeri yn cael ei ollwng trwy'r simnai ar ôl mynd trwy gasglwr llwch.
Anweddu dŵr: Mae dŵr porthiant wedi'i drin yn cael ei bwmpio i'r economizer i'w gynhesu ymlaen llaw cyn mynd i mewn i'r drwm uchaf. Yn ystod gweithrediad boeler, mae gan y cymysgedd dŵr stêm a gynhyrchir yn y tiwbiau wal wedi'i oeri â dŵr, sy'n destun gwres cryf, ddisgyrchiant penodol is ac mae'n llifo i fyny i'r drwm uchaf; mae gan yr hylif gweithio yn y bwndeli tiwb darfudiad llai gwresogi ddisgyrchiant penodol uwch ac mae'n llifo i lawr i'r drwm isaf, gan ffurfio cylchrediad naturiol. Yn y drwm uchaf, mae'r cymysgedd dŵr stêm yn cael ei wahanu gan wahanydd dŵr stêm. Mae stêm dirlawn yn cael ei dynnu o'r brig neu'n mynd i mewn i'r superheater i'w gynhesu ymhellach i mewn i stêm superheated, tra bod y dŵr sydd wedi'i wahanu yn parhau i gymryd rhan yn y cylchrediad.

Paramedrau cynnyrch

Model		WNS 2-1.0-Y,Q	WNS 4-1.25-Y,Q	WNS 6-1.25-Y,Q	WNS 8-1.25-Y,Q	WNS 10-1.25-Y,Q	WNS 15-1.25-Y,Q	WNS 20-1.25-Y,Q
Cynhwysedd anweddu graddedig (t/h)		2	4	6	8	10	15	20
Pwysau gweithio graddedig (MPa)		1.0	1.25	1.25	1.25	1.25	1.25	1.25
Tymheredd stêm graddedig (gradd)		184	193	193	193	193	193	193
-tymheredd cyflenwad dŵr( gradd )		20	20	104	104	104	104	104
Cyfaint boeler (m³)		7.2	8.2	14.5	16.2	19.8	26.1	30.5
Effeithlonrwydd dylunio (%)		92	92	92	92	92	93	93
Tanwydd cymwys		Olew ysgafn, olew trwm, nwy naturiol, nwy nwy hylifedig a nwy glo trefol
Dimensiynau allanol	Hyd(mm)	5084	6022	7151	7600	8360	9050	9650
	Lled(mm)	2450	2700	2800	3000	3000	3200	3430
	Uchder(mm)	2380	2684	2882	3200	3200	3560	3570
Pwysau boeler(t)		8	12.6	17.2	18.6	23.5	34.2	40.1
Diamedr prif agoriad stêm (mm)		65	100	125	150	150	200	200
Diamedr y falf diogelwch (mm)		40×2	50×2	65×2	65×2	80×2	100×2	100×2
Diamedr simnai (mm)		350	450	600	700	750	900	1000

Model		WNS 1.4-0.7/95/70-Y,Q	WNS 4-1.25-Y,Q	WNS 6-1.25-Y,Q	WNS 8-1.25-Y,Q	WNS 10-1.25-Y,Q	WNS 15-1.25-Y,Q	WNS 20-1.25-Y,Q
Pŵer gwresogi graddedig (MW0		1.4	2.8	4.2	5.6	7	10.5	14
-pwysau danfon dŵr (MPa) â sgôr		0.7	0.7	1.0	1.0	1.0	1.25	1.25
Tymheredd allfa graddedig (gradd)		95	95	95	95	95	115	115
Tymheredd mewnfa graddedig (gradd)		70	70	70	70	70	70	70
Swm cylchrediad (m³/h)		48	96	144	193	241	201	267
Cyfaint boeler (m³)		6.7	7.1	9.8	11.5	13.8	16.1	20.4
Effeithlonrwydd dylunio (%)		92-100%	92-100%	92-100%	92-100%	92-100%	92-100%	92-100%
Tanwydd cymwys		Olew ysgafn, olew trwm, nwy naturiol, nwy nwy hylifedig a nwy glo trefol
Dimensiynau allanol	Hyd(mm)	5038	6020	6860	7600	8160	8850	9450
	Lled(mm)	2280	2650	2800	3000	3000	3200	3430
	Uchder(mm)	2240	2684	2882	3110	3200	3560	3570
Pwysau boeler(t)		7.2	12.3	15.1	17.2	20.7	31.3	39.8
Diamedr prif agoriad stêm (mm)		100	150	200	200	200	200	200
Diamedr y falf diogelwch (mm)		50	50×2	65×2	65×2	80×2	100×2	100×2
Diamedr simnai (mm)		350	450	600	700	750	900	1000

Manteision Technegol

1. Hyblygrwydd Tanwydd Eang:

Trwy ddyluniad bwa ffwrnais wyddonol a dosbarthiad aer rhesymol, gellir ei ddefnyddio'n helaeth gyda gwahanol fathau o lo, gan gynnwys glo bitwminaidd Dosbarth II, glo heb lawer o fraster, a glo caled.

2. Effeithlonrwydd Thermol Uchel:

Mae trefniant arwyneb gwresogi pelydrol a darfudol wedi'i optimeiddio, ynghyd ag economizers, cynheswyr aer, ac arwynebau gwresogi diwedd cynffon eraill, yn lleihau tymheredd nwy ffliw yn effeithiol, gan gyflawni effeithlonrwydd thermol boeler o fwy na 78% -82% yn gyffredinol.

3. Gradd Uchel o Automation:

Gyda system reoli uwch, mae'n cyflawni rheoliad cyflymder grât di-ri, yn cyd-gloi gwyntyll drafft gorfodol / ysgogedig, lefel dŵr awtomatig ac addasiad pwysau a larwm, ac mae'n hawdd ei weithredu.

4. Proses Gweithgynhyrchu Coeth:

Mae prosesau allweddol fel blancio plât dur, talgrynnu, a drilio plât tiwb yn cael eu cynnal gan ddefnyddio peiriannu CNC, gan sicrhau cywirdeb uchel a straen cydosod isel.
Mae weldio sêm hydredol a chylchferol y boeler yn mabwysiadu technoleg weldio arc awtomatig tanddwr ac yn cael profion radiograffeg 100% i sicrhau ansawdd weldio.
Archwilio a Chynnal a Chadw Cyfleus: Mae twll archwilio yn y drwm boeler, ac mae gan y ffwrnais ddrws archwilio, sy'n hwyluso archwiliad mewnol, glanhau a chynnal a chadw.

Nodweddion Diogelwch a Gwarchod yr Amgylchedd

1. Amddiffyniadau Diogelwch Lluosog:

Falf Ddiogelwch: Wedi'i chyfarparu â falf diogelwch agoriadol llawn y gwanwyn sy'n agor yn awtomatig i leddfu pwysau pan fydd pwysedd y system yn fwy na'r gwerth penodedig.
Monitro Lefel y Dŵr: Yn ogystal â mesurydd lefel dŵr safonol, mae ganddo system amddiffyn electrod lefel dŵr isel iawn, wedi'i gyd-gloi â'r chwythwr a chefnogwyr drafft ysgogedig. Mae'n cau'n awtomatig pan fydd lefel y dŵr yn isel i atal llosgi sych.
Falfiau Offeryn: Offer gyda mesuryddion pwysau, thermomedrau, ac ati, ar gyfer-monitro statws gweithredu amser real.

2. Nodweddion Diogelu'r Amgylchedd:

Mae'r boeler ei hun yn lleihau allyriadau crai trwy hylosgi wedi'i optimeiddio.
Gall fod â chasglwyr llwch tiwb lluosog, hidlwyr bagiau, dyfeisiau dad-sylffwreiddio a dadnitreiddiad, ac ati, i sicrhau bod allyriadau nwyon ffliw yn bodloni safonau diogelu'r amgylchedd cenedlaethol a lleol.
